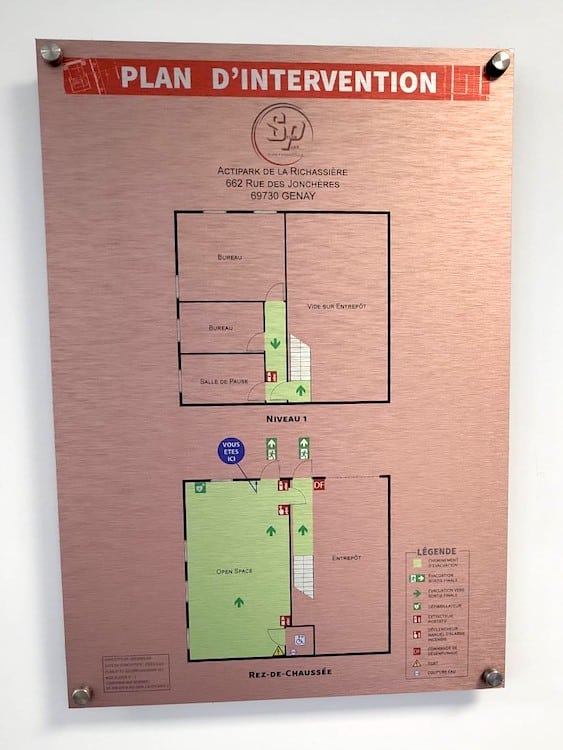

Plans d’intervention

Le Plan d’Intervention est généralement affiché et destiné à apporter les informations nécessaires pour faciliter l’intervention en cas d’urgence des services de secours internes (équipiers d’intervention …) et/ou externes (sapeurs-pompiers …).

Description

La conception du plan d’intervention permet une lecture opérationnelle dans l’urgence.

Les plans d’intervention doivent représenter l’intégralité des niveaux du bâtiment concerné. Dans le cas de niveaux identiques, la représentation d’un étage courant à la place des niveaux similaires est acceptée.

Les éléments devant obligatoirement figurer sur les plans sont, s’ils existent :

  • Cloisonnements principaux et dégagements avec indication des différentes ouvertures (baies accessibles, fenêtres, portes, …)

  • Emplacement des locaux techniques et des zones ou locaux à risques particuliers

  • Emplacement des dispositifs et commandes de sécurité

  • Emplacement des organes de coupure, des fluides et des sources d’énergie

  • Emplacement des moyens d’extinction fixes et d’alarme

  • Emplacement des zones de mise en sécurité, (zones de transfert horizontal, espaces d’attente sécurisés…) avec leurs portes de recoupement et si possible la mise en valeur du mur de recoupement de façade à façade

  • Cheminements des canalisations et conduits dangereux dont le risque pour les intervenants ne peut être supprimé par la mise en œuvre des organes de coupures précités (câbles d’installations photovoltaïques, canalisations de gaz, …)

  • Et tout autre équipement ou information nécessaire à l’intervention des services de secours

  • Norme NFX-08-070

  • Matière M1



Informations complémentaires

Support d’impression

Bois, Dibond aluminium brossé, Dibond cuivre brossé, Dibond or brossé, Forex, Plexiglass, PVC épaisseur 1mm, PVC Photoluminescent

Taille

A1, A2, A3, A4, A5

Dessin sur mesure

par notre bureau d’études Securplan

Pays de fabrication

France
